Как правильно надеть оголовок на скважину — пошагово
Оголовок закрывает устье, держит кабель и напорную трубу, защищает колонну от мусора и осадков. Ниже — рабочий порядок без воды и «на глаз».
Что должно быть под рукой
Оголовок под диаметр колонны (90 или 125 мм — не путать), чистая ветошь, ключ/отвёртка по крепежу модели, герметик или штатное уплотнение из комплекта, запас по длине кабеля.
Если устье кривое или с заусенцами после резки трубы — сначала выровняйте торец: оголовок садится на ровный край.

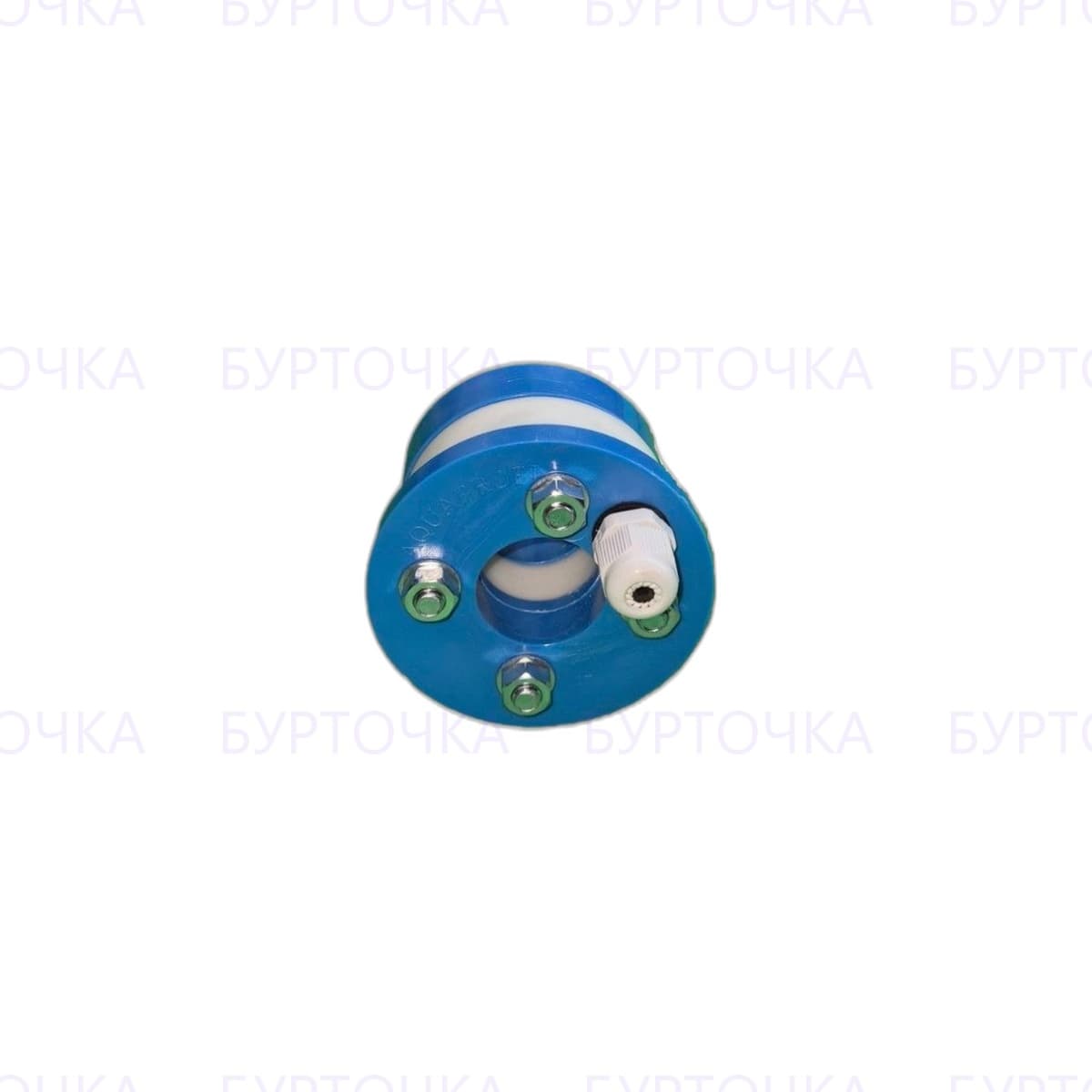

- Оголовок 90 мм → колонна 90

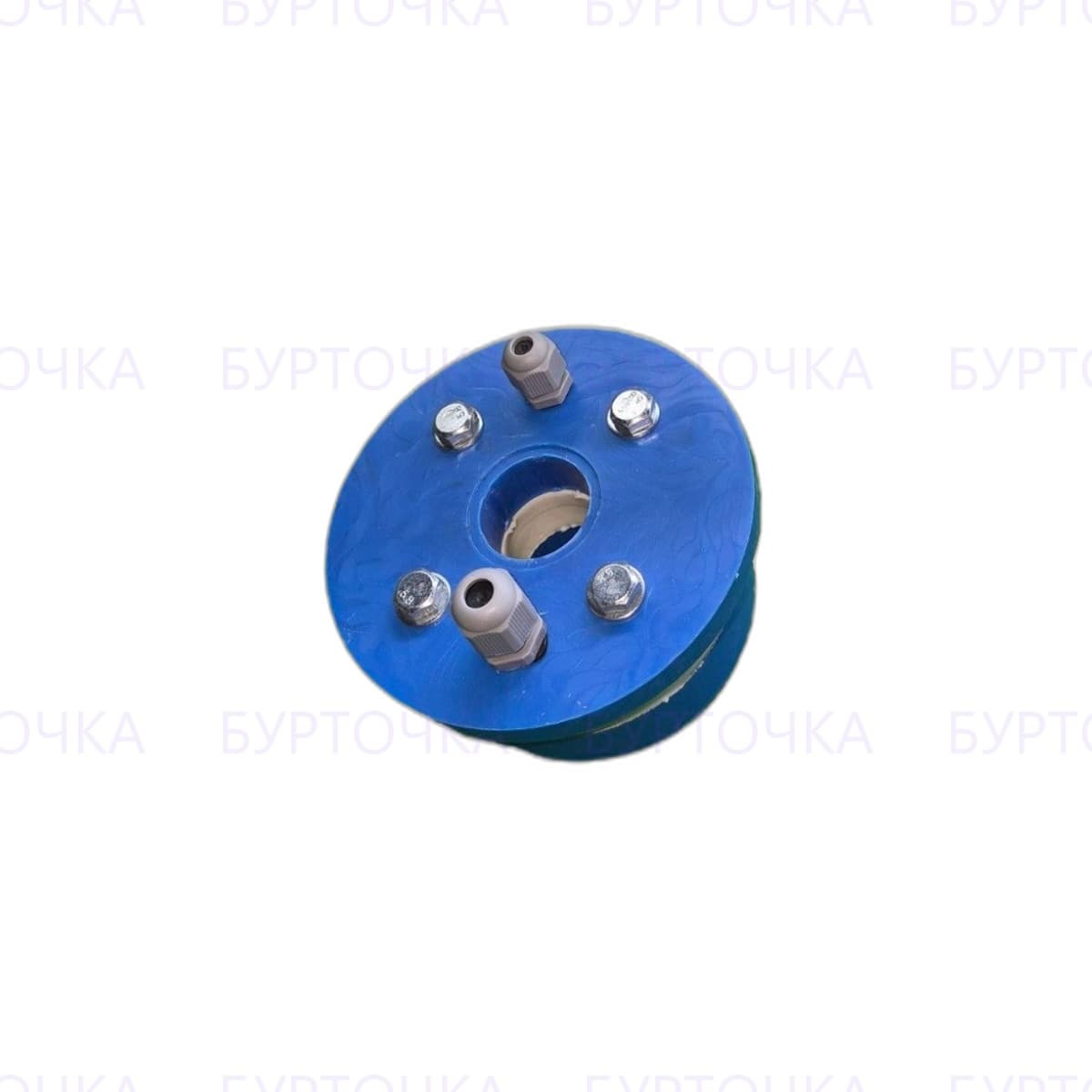

- Оголовок 125 мм → колонна 125
- Кабель и труба ПНД/напорная уже размечены по длине
Пошагово словами

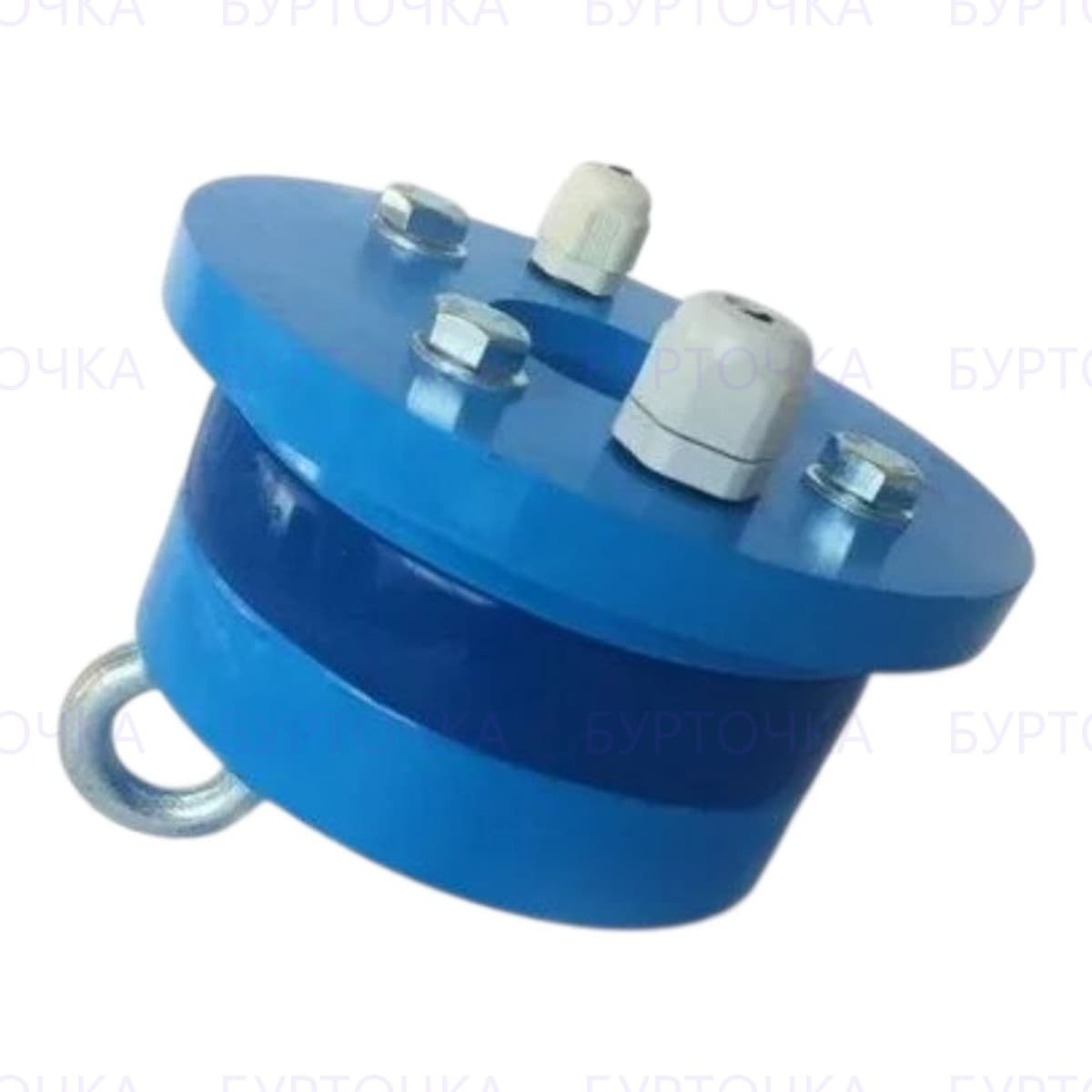

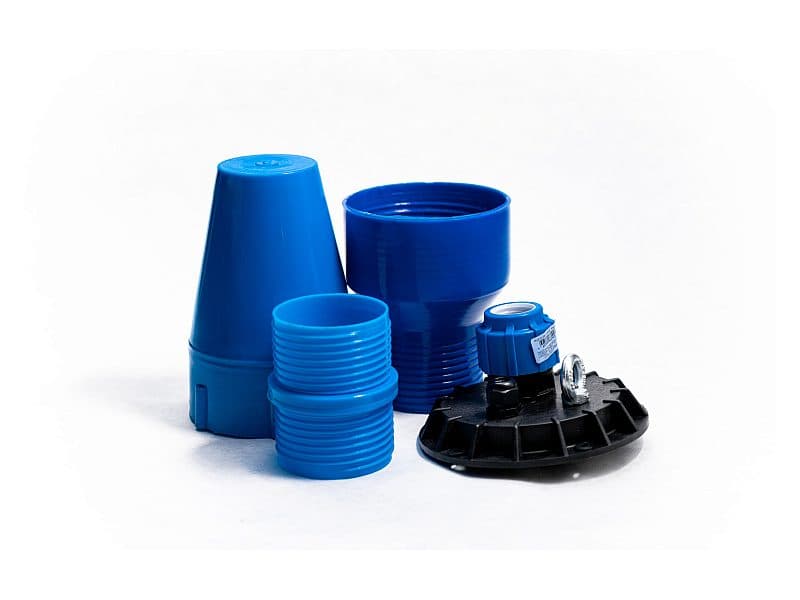

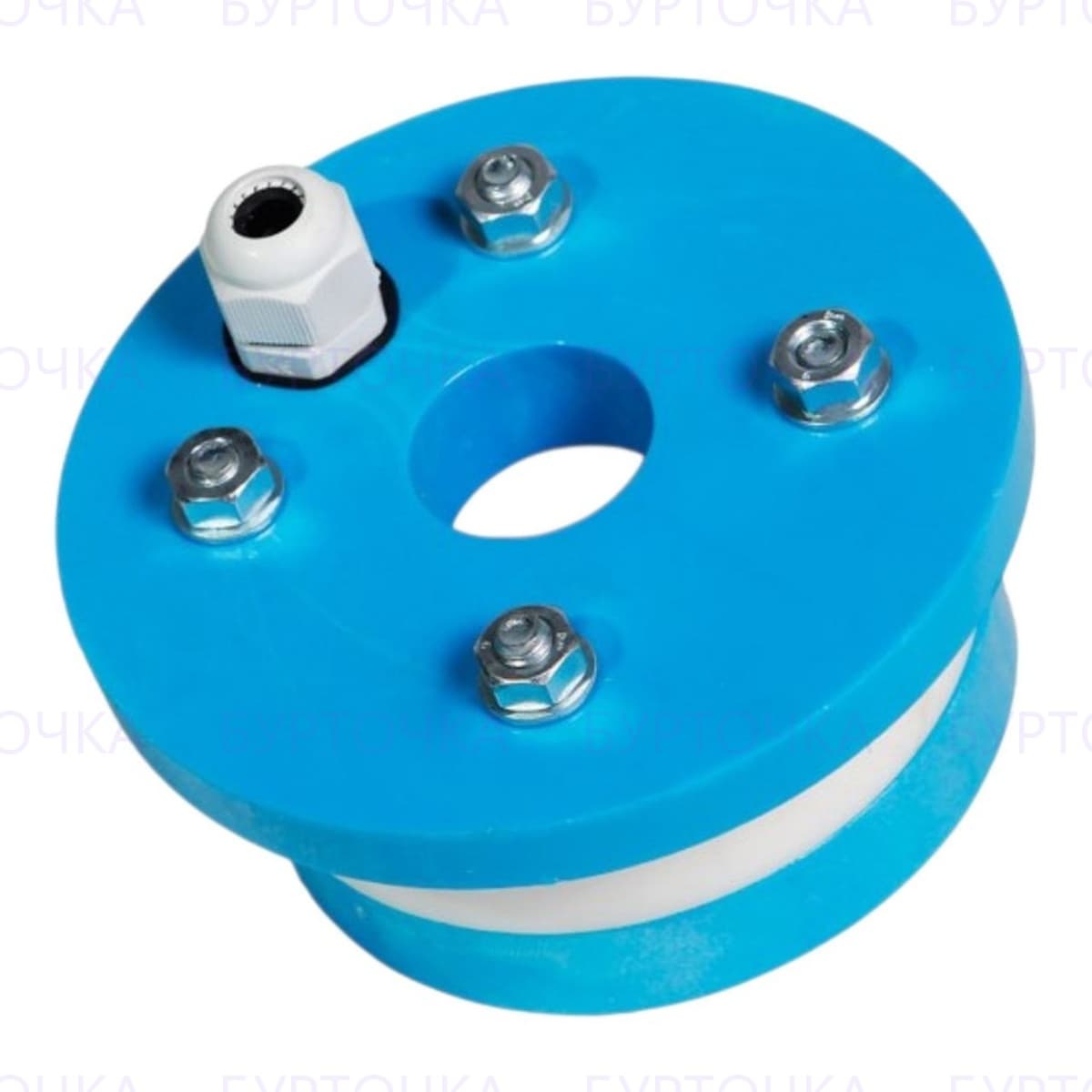

Пошаговых фото монтажа оголовка у производителя трубы в открытом доступе нет — ниже порядок словами. Фото изделий — реальные с нашей витрины и каталога комплектующих.
Конкретный крепёж смотрите по вашей модели в карточке товара.
- 1
1. Подготовка устья
Очистите торец трубы от стружки и грязи. Проверьте, что край ровный. Уберите камень и песок с площадки вокруг — ничего не должно попасть в колонну.
- 2
2. Протяжка кабеля и трубы
Пропустите кабель насоса и напорную трубу через отверстия оголовка (или подготовьте вывод), пока оголовок ещё не посажен «внатяг». Так проще не пережать кабель.
- 3
3. Посадка оголовка
Наживите оголовок на торец колонны ровно, без перекоса. Сначала от руки, потом затяжка крепежа крест-накрест, равномерно. Не срывайте пластик чрезмерным усилием.
- 4
4. Герметизация и фиксация
Поставьте штатные уплотнения. Зафиксируйте кабель так, чтобы он не тёрся о край отверстия. Напорную трубу закрепите без бокового излома на выходе.
- 5
5. Контроль
Покачайте устье рукой: люфта быть не должно. Включите насос на короткой пробе — смотрите, нет ли подсоса воздуха и течи на стыке оголовка.
Типичные ошибки
Их проще не допустить, чем потом доставать насос.
- Оголовок другого диаметра «на силу»
- Пережатый кабель в отверстии → перегрев / обрыв
- Кривой торец трубы → щель и грязь в скважину
- Затяжка только с одной стороны → перекос корпуса
